| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | BOTO |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | BT-TMAX-80(A~F) |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 5-25 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 100 ชุด/ชุด ต่อเดือน |
| ขนาดภายใน กxสxส (มม.): | 400x500x400 | ขนาดภายนอก กxสxส (มม.): | 950x1650x950 |
|---|---|---|---|
| ช่วงอุณหภูมิ: | อุณหภูมิต่ำ(A:25°CB:0°CC:-20°CD:-40°CE:-60°CF:-70°C) อุณหภูมิสูง 1500°C ช่วงอุณหภูมิที่สามารถปรับแต่ | ช่วงความชื้น: | 20% ~ 98% RH (สามารถกำหนดเองได้) |
| ความแม่นยำในการวิเคราะห์/ ความสม่ำเสมอในการกระจายของอุณหภูมิและความชื้น: | <i>0.1°C;</i> <b>0.1°C;</b> <i>0.1% RH/±2.0°C;</i> <b>0.1% RH/±2.0°C;</b> <i>±3.0% RH</i> <b>±3.0% R | ||
| แสงสูง: | ห้องทดสอบสิ่งแวดล้อมที่ตั้งโปรแกรมได้ SUS304,ห้องทดสอบสิ่งแวดล้อมที่ตั้งโปรแกรมได้ 98%,ห้องทดสอบสิ่งแวดล้อมที่ตั้งโปรแกรมได้ ISO |
||

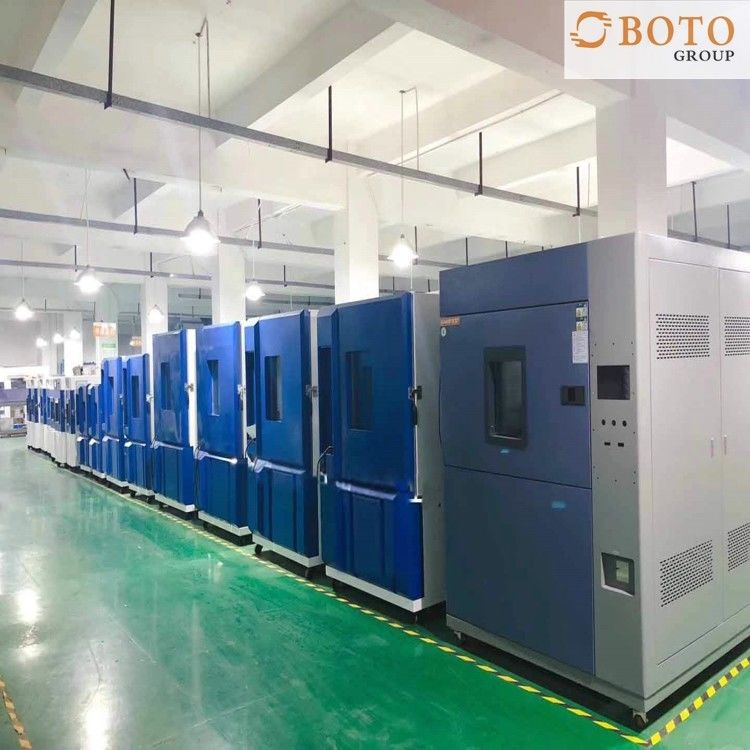

ตู้ทดสอบสภาพอากาศตู้ควบคุมความชื้นและอุณหภูมิห้องสิ่งแวดล้อมที่ตั้งโปรแกรมได้
ห้องทดสอบความชื้นอุณหภูมิใช้ในการทดสอบวัสดุประเภทต่างๆ สำหรับความทนทานต่อความร้อน เย็น แห้ง ความชื้นใช้สำหรับตรวจสอบคุณภาพผลิตภัณฑ์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และผลิตภัณฑ์จากการสื่อสาร เครื่องมือ รถยนต์ พลาสติก โลหะ อาหาร เคมี วัสดุก่อสร้าง อุตสาหกรรมการแพทย์และอวกาศทุกประเภท
การทดสอบอุณหภูมิและความชื้นช่วยในการกำหนดพฤติกรรมของส่วนประกอบในสภาวะการทดสอบที่รุนแรงและสภาพแวดล้อมที่เกี่ยวข้องกับสภาพแวดล้อมที่ผันผวน อุณหภูมิสูง และความชื้นสัมพัทธ์ที่แตกต่างกันการทดสอบสามารถทำได้ด้วยอุณหภูมิและความชื้นคงที่ในสภาวะคงที่ และสามารถทำการทดสอบในสภาวะไดนามิกซึ่งความชื้นถูกใช้เพื่อทำให้เกิดความล้มเหลวของส่วนประกอบหรือวัสดุ
คุณสมบัติหลัก
1. กล่องทดสอบอุณหภูมิและความชื้นคงที่ส่วนใหญ่ประกอบด้วยแผงควบคุม แผงกระจาย ชั้นฉนวน พัดลมจ่ายอากาศ เครื่องทำความร้อน เครื่องเพิ่มความชื้น และเครื่องทำความเย็นข้อกำหนดหลักสามารถแบ่งออกเป็น 6 ขนาดมาตรฐานและ 10 ข้อกำหนดภายใต้เงื่อนไขที่แตกต่างกัน
2. คอนโทรลเลอร์สามารถเชื่อมต่อกับคอมพิวเตอร์ผ่านอินเทอร์เฟซ LANผู้ใช้สามารถออกแบบโปรแกรมบนหน้าจอคอมพิวเตอร์ รวบรวมข้อมูลและบันทึกการทดสอบ เรียกใช้โปรแกรม สวิตช์ควบคุมระยะไกล และฟังก์ชันอื่นๆ
3. การใช้พัดลมระบายอากาศแบบหลายปีกเพื่อหมุนเวียนอากาศที่แข็งแกร่งเพื่อหลีกเลี่ยงมุมที่ตายแล้วเพื่อให้อุณหภูมิในร่มและการกระจายความชื้นสม่ำเสมอ
4. อุปกรณ์ป้องกันความปลอดภัยที่สมบูรณ์ หากเกิดสภาวะผิดปกติ หน้าจอควบคุมจะแสดงสถานะความผิดปกติ ตัดสวิตช์ไฟ และจัดเตรียมวิธีการแก้ไขปัญหาโดยอัตโนมัติ
รุ่นที่มีจำหน่าย
| แบบอย่าง | TMAX-80(A~F) | TMAX-150(A~F) | TMAX-225(A~F) | TMAX-408(A~F) | TMAX-800(A~F) | TMAX-1000(A~F) |
| มิติข้อมูลภายใน WxHxD (มม.) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
| ขนาดภายใน กxสxส (มม.) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
| ช่วงอุณหภูมิ |
อุณหภูมิต่ำ(A:25°CB:0°CC:-20°CD:-40°CE:-60°CF:-70°C) อุณหภูมิสูง 150°C ช่วงอุณหภูมิสามารถปรับแต่งได้
|
|||||
| ช่วงความชื้น | 20% ~ 98% RH (10% -98% RH / 5% -98% RH เป็นเงื่อนไขเสริมพิเศษที่ต้องการเครื่องลดความชื้น) | |||||
| ความแม่นยำในการวิเคราะห์/ ความสม่ำเสมอในการกระจายของ อุณหภูมิและความชื้น |
0.1°C;0.1% RH/±2.0°C;±3.0% RH | |||||
A. พารามิเตอร์การทดสอบ
| ช่วงอุณหภูมิ | -60 ℃ ~ +150 ℃ (แบบระบายความร้อนด้วยอากาศ) |
| ช่วงความชื้น |
20%-98% RH (ช่วงการกระจายมีดังนี้)
|
| อัตราการทำความเย็น (ไม่มีโหลด) | ประมาณ 1℃/นาที |
| อัตราความร้อน (ไม่มีโหลด) | ประมาณ 3 ℃/นาที |
| ความเสถียรของอุณหภูมิ | ±0.5℃ |
| ความแม่นยำในการวิเคราะห์ของอุณหภูมิ | 0.01℃ |
| ความแม่นยำในการควบคุมความชื้น | ±2%RH |
| ความสม่ำเสมอของอุณหภูมิ | ±2.0℃ |
| ความสม่ำเสมอของความชื้น | ≤±3%RH(+2,-3%RH) |
| เสียงรบกวนในการทำงาน | ระดับเสียงน้อยกว่า 75 dB (A) (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 C และเสียงสะท้อนน้อยกว่า วัดค่าเฉลี่ย 8 จุดด้วยการถ่วงน้ำหนัก A วัดระดับของจุดทดสอบแต่ละจุดห่างจากเสียงรบกวน 1 เมตร และสูงจากพื้น 1 เมตร) |
| วัสดุของกล่องด้านในและด้านนอก | SUS # 304 |
| แหล่งกำเนิดแสงกล่องด้านนอก | หลอดไฟความสว่างสูง |
| การออกแบบโครงสร้างของสตราโตสเฟียร์ | ป้องกันการควบแน่นที่ด้านบนของกล่องอย่างมีประสิทธิภาพ |
| หน้าต่างสังเกตการณ์ | การใช้ตัวอย่างการสังเกต (ก*ย 28*35 ซม.) |
| การออกแบบหน้าต่างกันเหงื่อ | อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของน้ำและก๊าซ (40 W) |
|
หลุมทดสอบ
|
สามารถใช้ต่อสายไฟทดสอบภายนอกและสัญญาณ (เส้นผ่านศูนย์กลาง 50 มม.) |
| รอกเครื่อง | รอกสามารถเคลื่อนย้ายและวางตำแหน่งด้วยสลักเกลียวที่แข็งแรง (200Kg/ล้อ) |
| ชั้นฉนวน |
โฟมโพลียูรีเทนแข็ง (ข้อดีคือ 1. ประสิทธิภาพสูงและประหยัดพลังงาน ไม่มีรอยต่อหลังจากเติม พันธะที่แข็งแรงหลังจากการบ่ม 2. ทนต่อแรงสั่นสะเทือนและแรงอัด ไม่แตก ไม่ผุ ไม่หลุดออกหลังจากการแข็งตัว 3. มีการนำความร้อนที่อุณหภูมิต่ำเป็นพิเศษ ทนต่อสภาพอากาศ และเก็บรักษาความร้อน 4. ฉนวนกันความร้อนที่มีประสิทธิภาพสูง, ฉนวนกันเสียง, กันน้ำและกันความชื้นหลังจากการบ่ม 5. ประสิทธิภาพการกันน้ำดี เพราะปิดรูโฟม อัตราการปิดผนึก 95% และน้ำฝนจะไม่ซึมผ่านรู |
| ชั้นใน | ตะแกรงปรับเลื่อนได้และตะแกรงสแตนเลสสองเส้น (5.0 ซม. ต่อตะแกรง) |
|
ประตูกล่อง
|
ฉนวนกันความร้อนสองช่องและก๊าซแน่นเพื่อแยกการรั่วไหลของอุณหภูมิภายนอกได้อย่างมีประสิทธิภาพ |
| การป้องกันการรั่วไหล/ไฟกระชาก | ฟิวส์.RC ป้องกันไฟกระชากอิเล็กทรอนิกส์สำหรับเบรกเกอร์วงจรรั่ว |
| อุปกรณ์ตรวจจับและป้องกันภายในอัตโนมัติของคอนโทรลเลอร์ |
1. การตรวจจับการรับส่งข้อมูลระหว่างไมโครคอมพิวเตอร์ 2. เซ็นเซอร์อุณหภูมิ/ความชื้น→ วงจรขาดหรือไฟฟ้าลัดวงจร (+/- OVER) 3. การป้องกันอุณหภูมิเกินอุณหภูมิสูง/ต่ำในเลเยอร์ 1 → การตั้งค่าสำหรับการควบคุมการทำงาน การป้องกันอุณหภูมิสูงและต่ำที่อุณหภูมิสูง |
| อินเทอร์เฟซการตรวจจับและควบคุมข้อผิดพลาด (อุปกรณ์ตรวจจับและป้องกันอัตโนมัติสำหรับข้อผิดพลาดภายนอก) |
1. การป้องกันอุณหภูมิเกินที่อุณหภูมิสูงของชั้นที่สอง→อุปกรณ์ป้องกันอุณหภูมิสูงเกินด้วยระบบอิเล็กทรอนิกส์ 2. การป้องกันอุณหภูมิเกินที่อุณหภูมิสูงเลเยอร์ 3 →อุปกรณ์ป้องกันอุณหภูมิสูงเกินที่อุณหภูมิสูง 3. การป้องกันการเผาไหม้ด้วยน้ำ→การป้องกันการตัดน้ำด้วยความชื้นและการป้องกันการเผาด้วยอากาศตัดความร้อนด้วยไฟฟ้า 4. การป้องกันคอมเพรสเซอร์→การป้องกันแรงดันสารทำความเย็นและการป้องกันการโอเวอร์โหลด 5. Extended Protective Device → สำรองอุปกรณ์ป้องกันการขยายอินพุตการตรวจจับข้อผิดพลาดสองชุดสำหรับการใช้งาน |
| การป้องกันความผิดปกติ | ตัดไฟควบคุมแหล่งจ่ายไฟและตัวบ่งชี้สาเหตุข้อผิดพลาดและสัญญาณเอาต์พุตแจ้งเตือนเมื่อเกิดข้อผิดพลาดผิดปกติ |
| ตัวบ่งชี้การขาดแคลนน้ำที่ใช้งานอยู่ | ความคิดริเริ่มสำหรับการขาดน้ำบนเครื่อง |
| การป้องกันอุณหภูมิสูงและต่ำแบบไดนามิก | การปรับค่าการป้องกันอุณหภูมิสูงและต่ำแบบไดนามิกพร้อมเงื่อนไขการตั้งค่า |
| การป้องกันอุณหภูมิปกติ | หลังจากปิดเครื่อง พื้นที่ทดสอบของเครื่องจะได้รับการปกป้องโดยอัตโนมัติโดยการลดอุณหภูมิลงเป็นอุณหภูมิปกติ |
|
โหมดควบคุม
|
1. ระบบควบคุมจะปรับการทำงานของตู้เย็นโดยอัตโนมัติตามเงื่อนไขการทดสอบ เพื่อให้อุปกรณ์อยู่ในสภาพประหยัดพลังงานที่ดีที่สุด 2. ความสามารถในการทำความเย็นของเครื่องระเหยถูกเปลี่ยนโดยโซลินอยด์วาล์วที่ขับเคลื่อนด้วยระบบควบคุม 3. วงจรระบายความร้อนของคอมเพรสเซอร์ส่งคืน |
| วิธีการทำงาน |
การบีบอัดลำดับแรกใช้สำหรับรุ่น 0 ~ 40 ℃ เครื่องทำความเย็นน้ำตกแบบไบนารีถูกนำมาใช้ที่ 40 ~ 70 ℃ |
| คอมเพรสเซอร์เครื่องทำความเย็น | ต้นฉบับนำเข้าจากฝรั่งเศส Taikang คอมเพรสเซอร์โรเตอร์เสียงรบกวนต่ำล้อมรอบอย่างเต็มที่ |
| สารทำความเย็น | R404a/R23 (ดัชนีการสูญเสียโอโซนเท่ากับ 0, R23 ใช้ในระบบทำความเย็นแบบคาสเคด) |
| คอนเดนเซอร์ |
ระบายความร้อนด้วยอากาศ: ท่อแลกเปลี่ยนความร้อนแบบครีบ ระบายความร้อนด้วยน้ำ: ตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ |
| เครื่องระเหย | เครื่องแลกเปลี่ยนความร้อนแบบท่อครีบ (ใช้เป็นเครื่องลดความชื้น) |
| แผ่นแลกเปลี่ยนความร้อน |
แผ่นแลกเปลี่ยนความร้อนแบบแผ่นประสานสแตนเลส (ใช้ระบบทำความเย็นแบบเรียงซ้อน) |
| อุปกรณ์ควบคุมปริมาณ | วาล์วขยายตัว + เส้นเลือดฝอย |
