ทําตามคําสั่งห้องทดสอบอุณหภูมิ ความชื้น ความสั่นสะเทือน

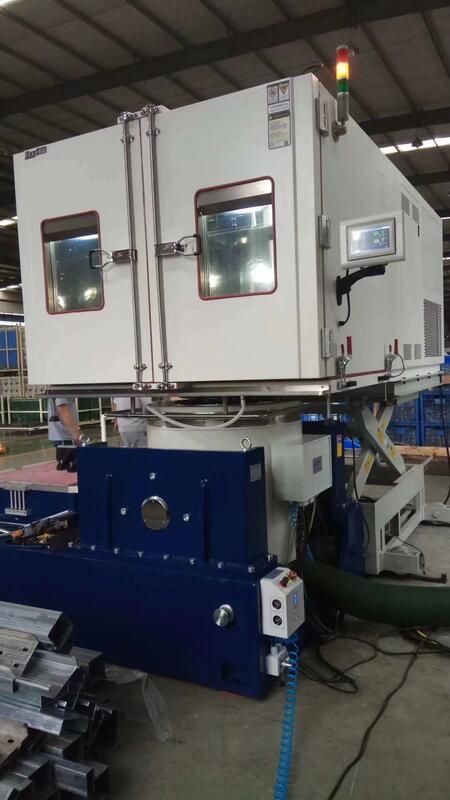

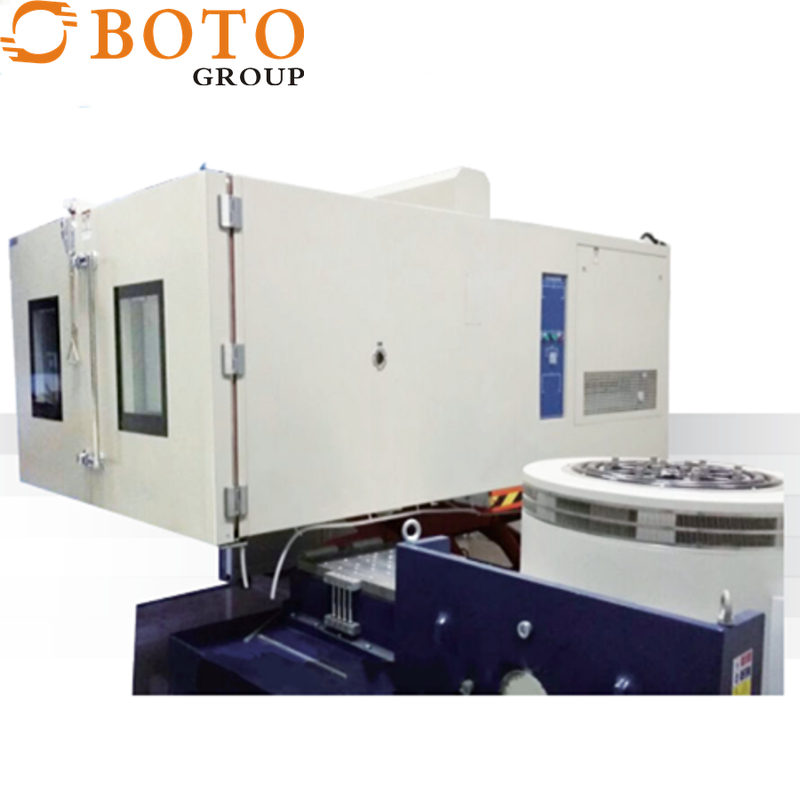

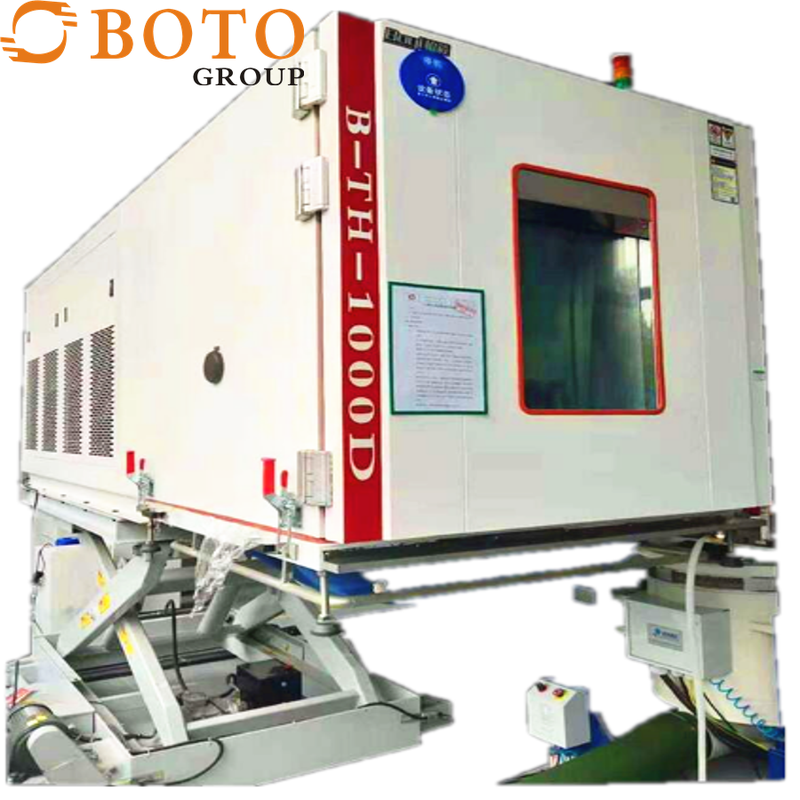

ตู้ทดสอบอุณหภูมิ ความชื้น และการสั่นสะเทือนแบบผสม

คำอธิบายมาตรฐาน:

ตัวบ่งชี้ประสิทธิภาพเป็นไปตามข้อกำหนดของ GB5170, 2, 3, 5, 6-95 "วิธีการทดสอบพารามิเตอร์พื้นฐานของอุปกรณ์ทดสอบสภาพแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์: การทดสอบอุณหภูมิต่ำ อุณหภูมิสูง ความชื้นคงที่ ความชื้นสลับ อุปกรณ์ทดสอบความชื้นสลับ" ขั้นตอนการทดสอบสภาพแวดล้อมพื้นฐานสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การทดสอบ A: วิธีการทดสอบอุณหภูมิต่ำ GB 2423.1-89 (IEC68-2-1) ขั้นตอนการทดสอบสภาพแวดล้อมพื้นฐานสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การทดสอบ B: วิธีการทดสอบอุณหภูมิสูง GB 2423.2-89 (IEC68-2-2) ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ขั้นตอนการทดสอบสภาพแวดล้อมพื้นฐานของผลิตภัณฑ์ การทดสอบ Ca: วิธีการทดสอบความชื้นคงที่ GB/T 2423.3-93 (IEC68-2-3) ขั้นตอนการทดสอบสภาพแวดล้อมพื้นฐานสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การทดสอบ Da: วิธีการทดสอบความชื้นสลับ GB/T423.4-93 (IEC68-2-30).

ประสิทธิภาพพารามิเตอร์โดยละเอียด:

1.1 รุ่น: BT-50ZA

1.2 ขนาดกล่องด้านใน: ก350*ส400*ล300มม.

ขนาดกล่อง: ก580*ส1350*ล870มม.

1.3 ช่วงอุณหภูมิ: -20°C ~ 150°C

1.4 ความผันผวนของอุณหภูมิ: ±0.5°C

1.5 ความเบี่ยงเบนของอุณหภูมิ: ≤±2°C

1.6 เวลาทำความร้อน: ประมาณ 40 นาที จากอุณหภูมิห้องถึง 150°C (ไม่โหลด ไม่เป็นเชิงเส้น)

1.7 เวลาทำความเย็น: ประมาณ 60 นาที จากอุณหภูมิห้องถึง -20°C (ไม่โหลด ไม่เป็นเชิงเส้น)

1.8 ช่วงความชื้น: 20%~98%R.H.

1.9 ความผันผวนของความชื้น: ±3%R.H.

1.10 ความเบี่ยงเบนของความชื้น: ≤3%

โครงสร้างและวัสดุ:

A. วัสดุกล่องด้านใน: แผ่นสแตนเลส (SUS #304)

B. วัสดุกล่องด้านนอก: แผ่นสแตนเลสผ่านการพ่นละออง (SUS #304) หรือเคลือบสีแผ่นเหล็กเย็น (อุปกรณ์เสริม)

C. วัสดุฉนวน: โฟมโพลียูรีเทนแข็งและใยแก้ว

D. ระบบหมุนเวียนอากาศ:

(1) มอเตอร์ 90W 1 ตัว

(2) เพลาต่อสแตนเลส

(3) พัดลมหลายใบ (SIRCCO FAN)

E. ประตูตู้: ประตูชิ้นเดียว หน้าต่างเดียว เปิดด้านซ้าย มือจับอยู่ด้านขวา

(1) หน้าต่าง 260*340*40มม. 3 ชั้นสุญญากาศ

(2) มือจับแบบฝังเรียบ

(3) ปุ่มด้านหลัง: SUS #304

ระบบทำความเย็น:

A. คอมเพรสเซอร์: คอมเพรสเซอร์แบบปิดสนิทนำเข้าจากฝรั่งเศส

B. สารทำความเย็น: สารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม R404A

C. คอนเดนเซอร์: มอเตอร์แบบครีบพร้อมระบบระบายความร้อน

D. เครื่องระเหย: แบบครีบ ปรับความจุอัตโนมัติหลายขั้นตอน

E. อุปกรณ์เสริมอื่นๆ: สารดูดความชื้น หน้าต่างการไหลของสารทำความเย็น วาล์วขยาย

F. ระบบขยาย: ระบบทำความเย็นควบคุมความจุ

ระบบควบคุม:

นำเข้าจากเกาหลีใต้โดยตรง หน้าจอ LCD ภาษาจีนเต็มรูปแบบ 7 นิ้ว หน้าจอสัมผัส LCD เกาหลี 880, ป้อนข้อมูลผ่านบทสนทนาบนหน้าจอ,

แผนผังทางเทคนิคของอุปกรณ์ทดสอบเครื่องมือวัดความแม่นยำ

อุณหภูมิและความชื้นสามารถตั้งโปรแกรมได้พร้อมกัน แสดงผลแบบกราฟ เส้นโค้งค่าที่ตั้งไว้/ค่าที่แสดง การแจ้งเตือนต่างๆ สามารถแสดงแยกกัน เกิดความผิดพลาด

เมื่อเกิดความผิดพลาดบนหน้าจอ สามารถแก้ไขข้อผิดพลาดและป้องกันการทำงานผิดพลาดได้ ฟังก์ชันควบคุม PID หลายกลุ่ม ฟังก์ชันการตรวจสอบที่แม่นยำ และแสดงผลบนหน้าจอในรูปแบบข้อมูล

1. ข้อกำหนดของคอนโทรลเลอร์:

a. ความแม่นยำ: อุณหภูมิ ±0.1°C, ความชื้น ±1%RH

b. ความละเอียด: อุณหภูมิ ±0.1, ความชื้น 1%R.H.

c. ความชันอุณหภูมิ: สามารถตั้งค่าได้ 0.1~9.9

d. มีฟังก์ชันสแตนด์บายและแจ้งเตือนขีดจำกัดบนและล่าง

e. การเลือกสัญญาณอินพุตอุณหภูมิและความชื้น PT 100Ω×2 (กระเปาะแห้งและกระเปาะเปียก)

f. เอาต์พุตการแปลงอุณหภูมิและความชื้น: 4~20MA

g. การตั้งค่าพารามิเตอร์ควบคุม P.I.D 6 กลุ่ม, การคำนวณอัตโนมัติ P.I.D, การแก้ไขอัตโนมัติกระเปาะแห้งและเปียก

2. ฟังก์ชันการแสดงผลหน้าจอ:

a. การป้อนข้อมูลแบบสัมผัส แสดงตัวเลือกโดยตรงบนหน้าจอ

b. แสดงค่าที่ตั้งไว้ (SV) และค่าจริง (PV) ของอุณหภูมิและความชื้นโดยตรง (เป็นภาษาอังกฤษ)

c. สามารถแสดงหมายเลขโปรแกรมปัจจุบัน หมายเลขส่วน เวลาที่เหลือ และจำนวนรอบ

d. ฟังก์ชันเวลาสะสมการทำงาน

e. ค่าที่ตั้งโปรแกรมอุณหภูมิและความชื้นจะแสดงในกราฟเส้นโค้ง พร้อมฟังก์ชันการแสดงผลกราฟเส้นโค้งการทำงานแบบเรียลไทม์

f. พร้อมหน้าจอแก้ไขโปรแกรมแยกต่างหาก ป้อนอุณหภูมิ ความชื้น และเวลาโดยตรง

ข้อมูลจำเพาะ:

รายละเอียดผลิตภัณฑ์:
